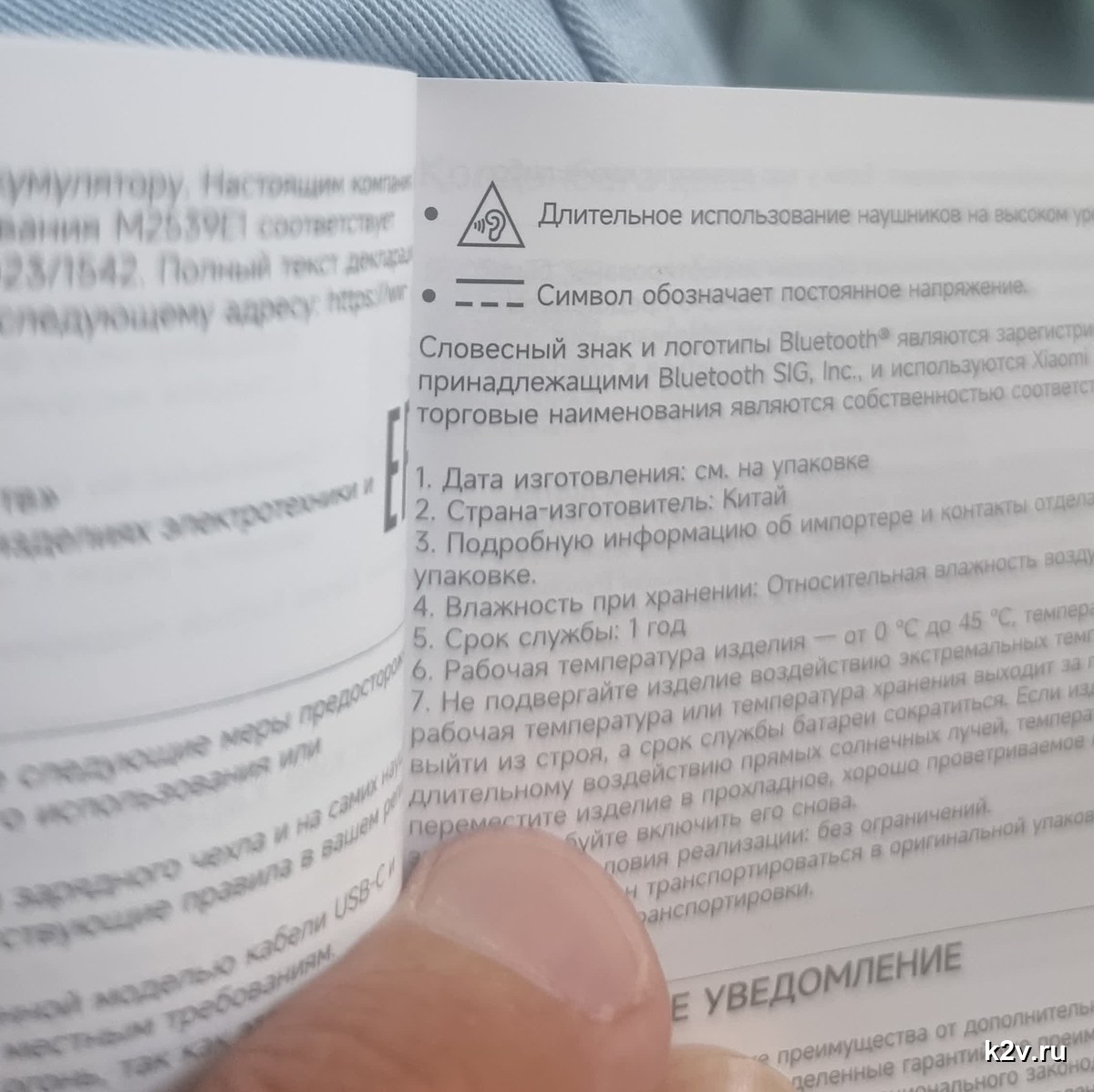

В инструкции к наушникам есть строчка, которая ставит в тупик: слева нарисованы две коротких линии — сплошная сверху и пунктирная снизу, а рядом написано «Символ обозначает постоянное напряжение». Сам по себе значок ничего не объясняет, поэтому разберём, что он значит и где вы видите его каждый день.
Что это за символ
Сплошная линия над пунктиром — международное обозначение постоянного тока (напряжения), по-английски direct current, DC. В каталоге графических символов IEC 60417 он числится под номером 5031 с названием Direct current. Назначение по стандарту: показывать на шильдике (табличке с характеристиками), что прибор рассчитан только на постоянный ток, и обозначать соответствующие клеммы или разъёмы.
В компьютерных шрифтах этот знак есть отдельным символом — ⎓. Рисуется он всегда одинаково: одна сплошная черта, под ней — три коротких штриха.
Чем отличается от переменного тока
Рядом с ним в технике почти всегда встречается второй знак — волнистая линия ∼. Это alternating current, переменный ток (IEC 60417, символ 5032): так помечают то, что питается от бытовой розетки. Если оба знака стоят рядом, устройство рассчитано и на постоянный, и на переменный ток.
- ⎓ — постоянный ток: батарейки, аккумуляторы, выход зарядки, USB;
- ∼ — переменный ток: сеть 220 В, вход блока питания.
Где вы его видите каждый день
Чаще всего — на блоках питания и зарядках, в строке характеристик. Типичная запись выглядит так:
- Input: 100–240 V ∼ 50/60 Hz — вход: переменный ток из розетки;
- Output: 5 V ⎓ 1 A — выход: постоянный ток 5 вольт, 1 ампер.

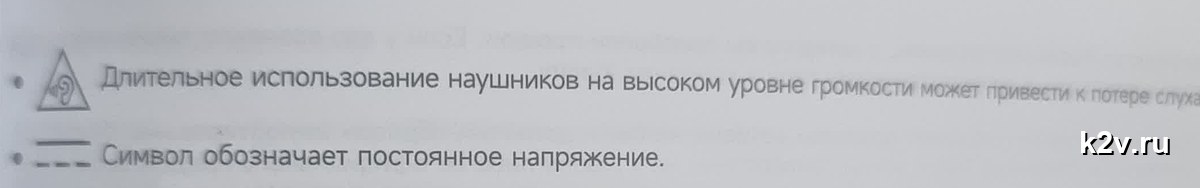

Тот же символ стоит на шильдиках роутеров и приставок, на повербанках, на адаптерах ноутбуков и на разъёмах питания. В инструкции к наушникам он появился потому, что зарядный кейс питается через USB-C и внутри у него аккумулятор, — а это и есть постоянный ток.
Зачем это знать на практике
Знак полезен, когда подбираете замену потерянному блоку питания: сверять нужно не только «сколько вольт», но и тип тока. Адаптер с выходом «12 V ⎓ 2 A» нельзя менять на источник переменного напряжения «12 V ∼», даже если цифра совпала — техника этого не переживёт. Для устройств с постоянным током важна ещё и полярность разъёма: её рисуют отдельной схемкой из круга со знаками «плюс» и «минус».
Проверьте прямо сейчас на своей зарядке: у вилки-адаптера вход помечен ∼ (переменный ток из розетки), а выход к устройству — ⎓ (постоянный).
Источники: каталог графических символов IEC 60417 (символы 5031 «Direct current» и 5032 «Alternating current»); текст инструкции производителя.
