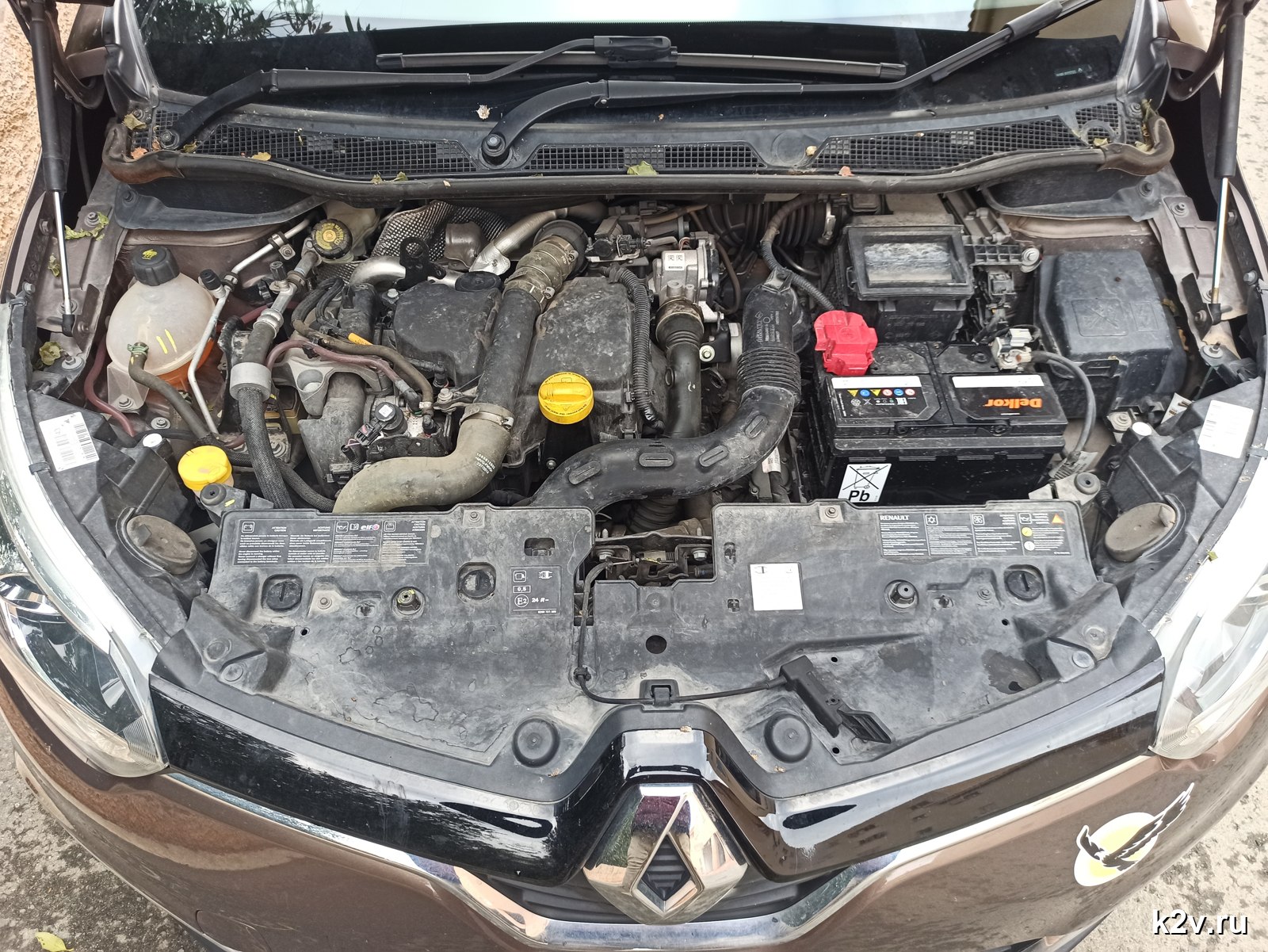

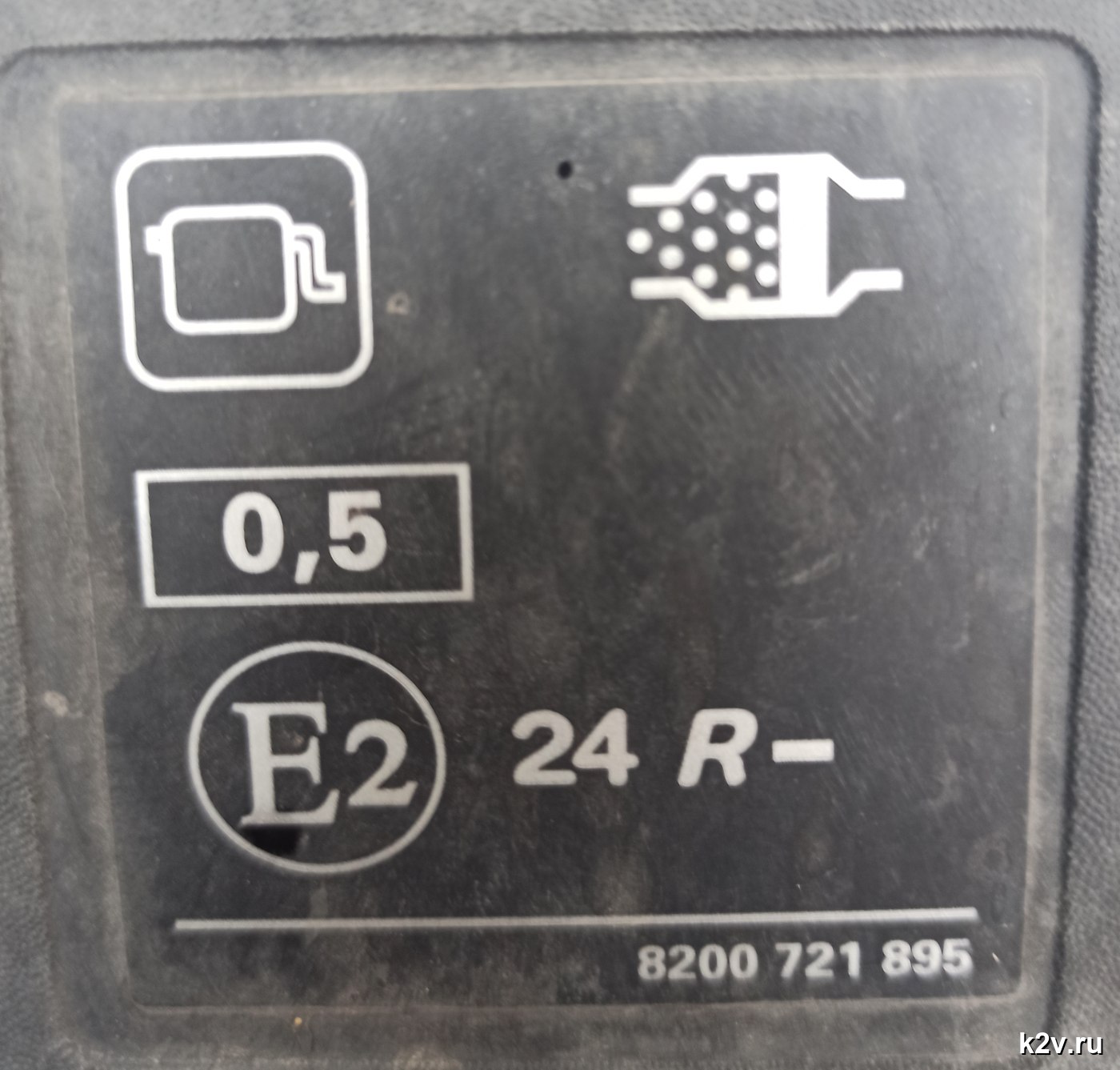

Такая чёрная наклейка с белыми пиктограммами встречается под капотом дизельных Renault — на пластиковой панели над радиатором. В каталоге запчастей Renault она числится как «эмиссионная наклейка» (sticker emissions), номер детали 8200 721 895. Разберём все обозначения.
Значки
Ёмкость с заправочной горловиной в квадрате — топливный бак. Пиктограмма отсылает к требованиям по топливу: заправлять автомобиль только предписанным топливом (для дизеля — соответствующее дизельное).
«Бочонок» с точками внутри — каталитический нейтрализатор: автомобиль оборудован системой нейтрализации отработавших газов. Похожий значок встречается и на приборной панели — там он предупреждает о проблемах сажевого фильтра.
Цифра 0,5
0,5 в рамке — скорректированный коэффициент поглощения света отработавшими газами: 0,5 м⁻¹ (единица «на метр»). Это паспортная дымность данного дизеля, измеренная в режиме свободного ускорения. Именно с этим значением сверяют показания дымомера при диагностике и техосмотре.
Знак E2 24R
E2 в круге и «24R» — знак официального утверждения по Правилам ООН (ЕЭК) №24, регламентирующим выброс видимых загрязняющих веществ (дымность) дизельных двигателей. Буква E с цифрой 2 означает страну, выдавшую одобрение, — Францию.
Источники: Правила ЕЭК ООН №24 (unece.org), каталог запасных частей Renault
