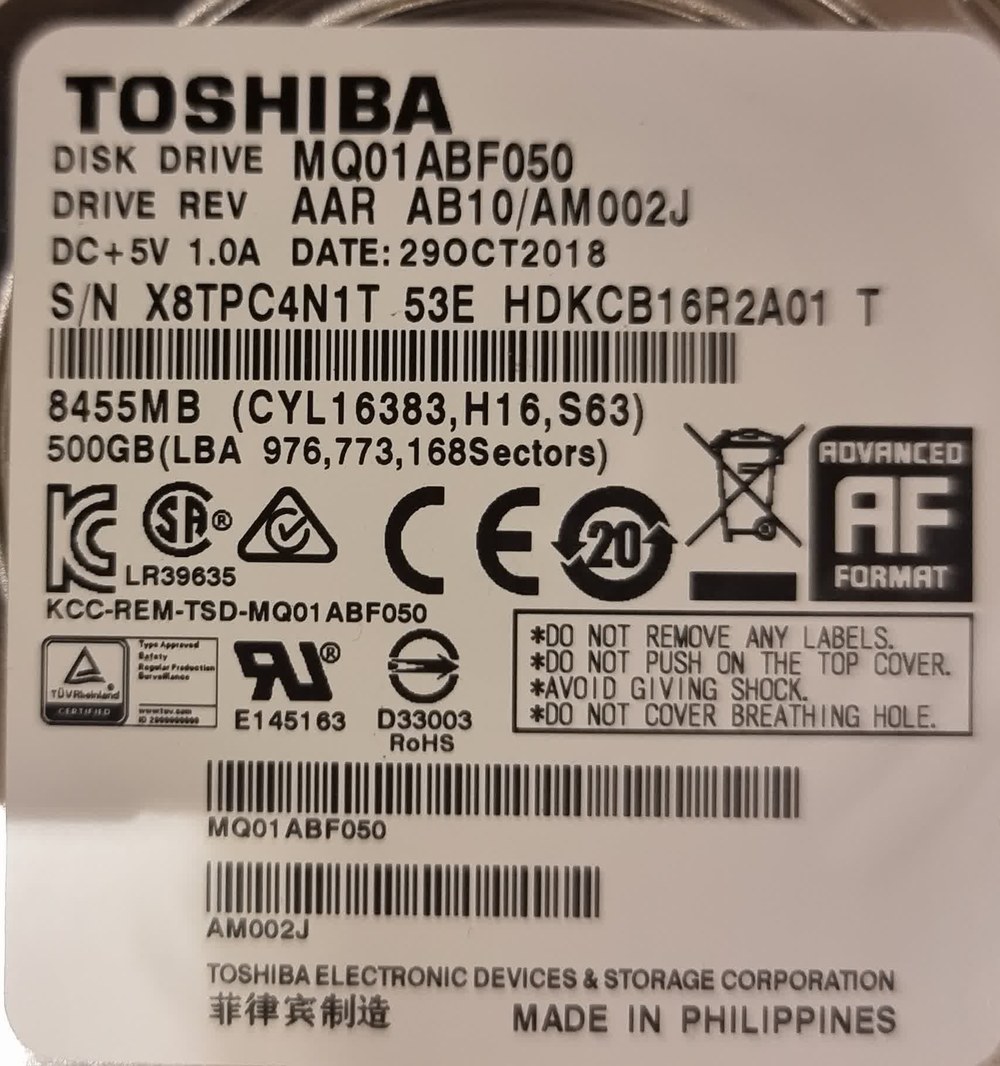

На верхней наклейке жёсткого диска два блока. Сверху — данные самого диска: модель, дата, серийный номер и объём. Снизу — ряд значков соответствия и рамка с предупреждениями.
Что означают строчки в верхней части
- DISK DRIVE MQ01ABF050 — модель диска.
- DRIVE REV AAR AB10/AM002J — ревизия, версия исполнения.
- DC+5V 1.0A — питание: постоянный ток 5 В, потребление до 1 А.
- DATE: 29OCT2018 — дата выпуска, 29 октября 2018 года.
- S/N — серийный номер, по нему диск ищут в сервисе.
- 8455MB (CYL16383, H16, S63) — старая «геометрия»: 16383 цилиндра, 16 головок, 63 сектора.
- 500GB (LBA 976,773,168 Sectors) — настоящий объём в секторах.
Почему на диске написано и 8455 МБ, и 500 ГБ
8455 МБ — это заглушка, а не ошибка. Числа 16383 × 16 × 63 дают ровно 8455 МБ и стоят на дисках любого объёма: так выглядит предел старой адресации по цилиндрам, головкам и секторам. Настоящий объём считают по второй строке: 976 773 168 секторов по 512 байт — это 500 ГБ по счёту производителя, а в Windows тот же диск показывается как ≈465 ГБ.

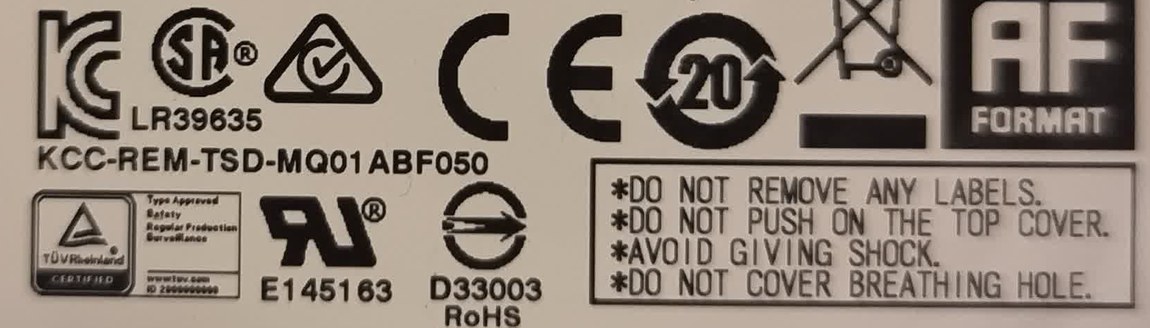

Что означает каждый значок в нижнем ряду
- KC — корейский знак соответствия, под ним номер KCC-REM-TSD-MQ01ABF050.
- CSA в овале, LR39635 — сертификация CSA Group для Канады и США.
- Треугольник с галочкой — знак RCM, Австралия и Новая Зеландия.
- CE — соответствие требованиям Евросоюза.
- Круг из стрелок с цифрой 20 — китайский срок экологически безопасного использования, 20 лет.
- Перечёркнутый бак на колёсиках — не выбрасывать с бытовым мусором.
- AF в чёрном квадрате — Advanced Format, «расширенный формат» сектора.
- UL в круге и номер E145163 — сертификация UL.
- Круг со стрелкой и D33003 — тайваньский знак BSMI.
- TÜV Rheinland, Type Approved Safety — «тип одобрен по безопасности», с надзором за серийным производством.
Что написано в рамке со звёздочками
Четыре запрета: не снимать наклейки, не давить на верхнюю крышку, избегать ударов и не заклеивать дыхательное отверстие. Каждый разобран в отдельном материале ниже.
Источник: наклейка накопителя Toshiba MQ01ABF050 (фото автора); объём пересчитан по числу секторов с той же наклейки (некликабельно).
