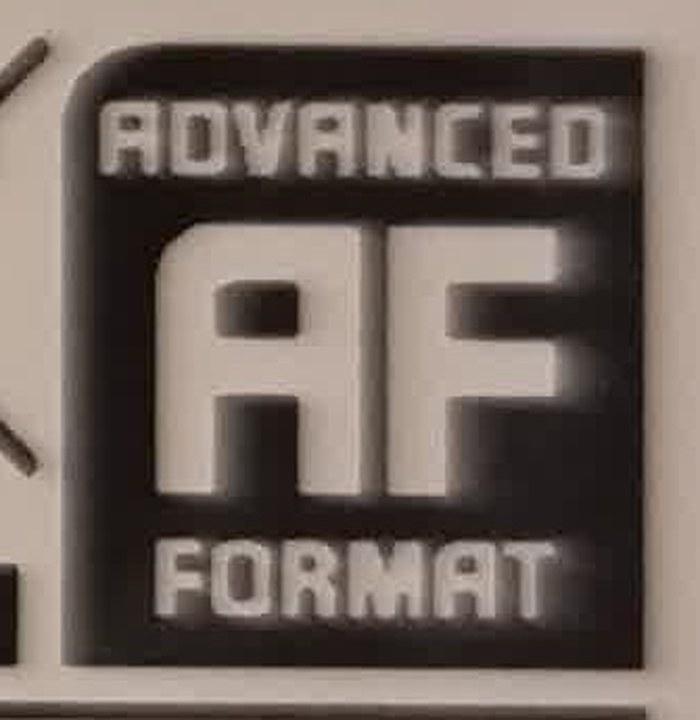

Квадрат с крупными буквами AF, словом ADVANCED сверху и FORMAT снизу означает, что диск размечен «расширенным форматом»: физический сектор у него не 512 байт, как раньше, а 4096.
Как переводится надпись Advanced Format
Дословно — «расширенный формат», а буквы AF в квадрате просто его сокращение. Речь именно о размере сектора — наименьшего куска, которым диск читает и пишет данные.
Зачем понадобился сектор в 4096 байт
Ради плотности записи. У каждого сектора есть служебная обвязка — синхронизация и коды коррекции ошибок, — и на 512-байтных секторах она съедала заметную долю пластины. Восемь старых секторов объединили в один большой, служебных полей стало в восемь раз меньше, а коррекция ошибок — надёжнее.
Чем 512e отличается от 4Kn
512e внутри пишет по 4096 байт, но компьютеру представляется диском со старыми 512-байтными секторами; 4Kn сообщает настоящий размер. Здесь диск именно 512e, и это видно по самой наклейке: 500 ГБ разложены на 976 773 168 секторов, а это ровно по 512 байт на сектор.
Нужно ли что-то настраивать
Нет. Современные системы работают с такими дисками сами. Проблемы бывали только у очень старых версий Windows: если разделы созданы без учёта нового сектора, каждая запись задевает сразу два физических сектора и скорость падает. Лечится это переразбивкой с правильным выравниванием.
Источник: IDEMA (International Disk Drive Equipment and Materials Association) — материалы по Advanced Format; число секторов взято с наклейки накопителя (некликабельно).
